NSX : Troubleshoot / Test de connectivité vXLAN entre 2 ESXi / vTEP / NSX Controller





Lors de l’implémentation d’une infrastructure NSX avec du vXLAN, il est important une fois avoir configuré vos ESXi / vTEP et NSX Controller de faire un test de connectivité avant d’aller plus loin. Pour éviter de deployer EDGE et LDR puis tout casser et je sais de quoi je parle   ;-p

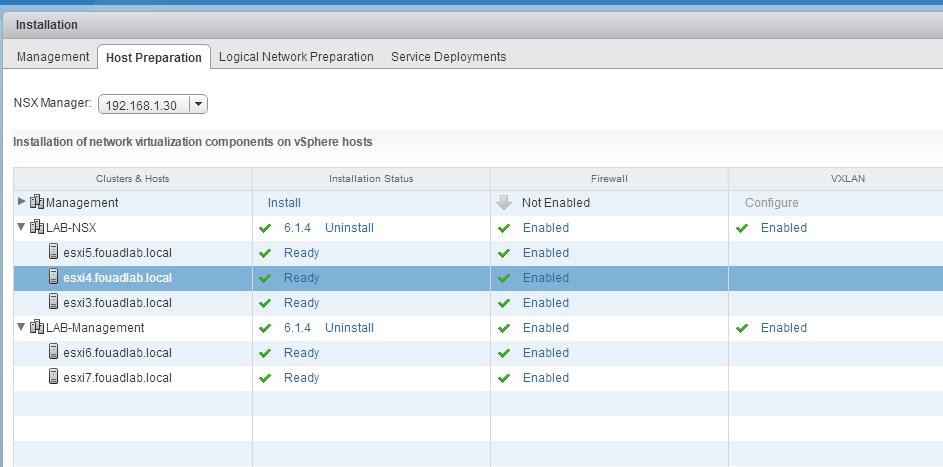

Avant tout contrôler l’état de votre cluster



2016-04-29_15h54_52







Il est possible de réaliser un PING vXLAN entre 2 ESXi / vTEP, en envoyant des trames avec des tailles de paquets modifiés.

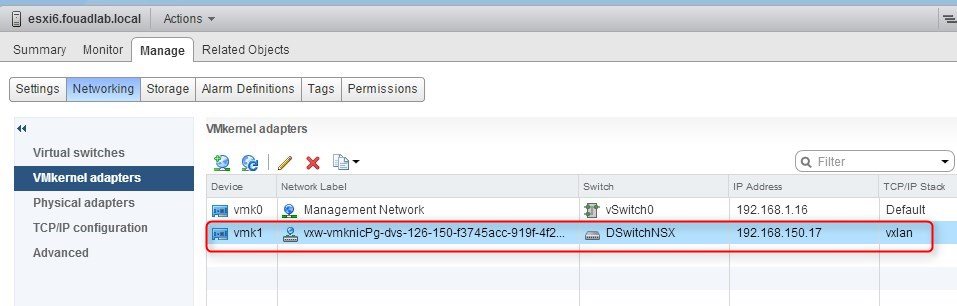

lister vos 2 VMkernel / vTEP de vos ESXi à tester (IP attribué via l’IP Pool)



2016-04-29_15h17_38





Connectez vous en SSH à l’un des 2 ESXi

via la commande :



Les paramètres sont :

Ping  ++netstack=vxlan : PING en utilisant le STACK vXLAN de l’ESXi

-d   :   Ne pas fragmenter le paquet

-s   :    Taille du pacquet entre 1572 – 1600

-I    :     Depuis quel interface envoyer le PING

X.X.X.X   :     IP de destination

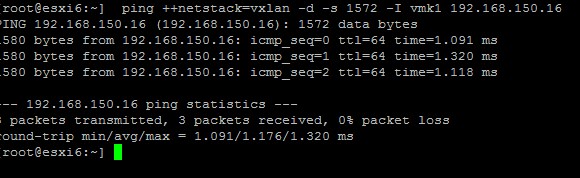

Et tester aussi depuis l’autre ESXi



2016-04-29_13h00_11







Si il n’y a pas de réponse au PING, il est fort probable que le MTU d’un de vos switch physique ne soit pas en 1600 ou un soucis de vLAN





Via le WEBUI

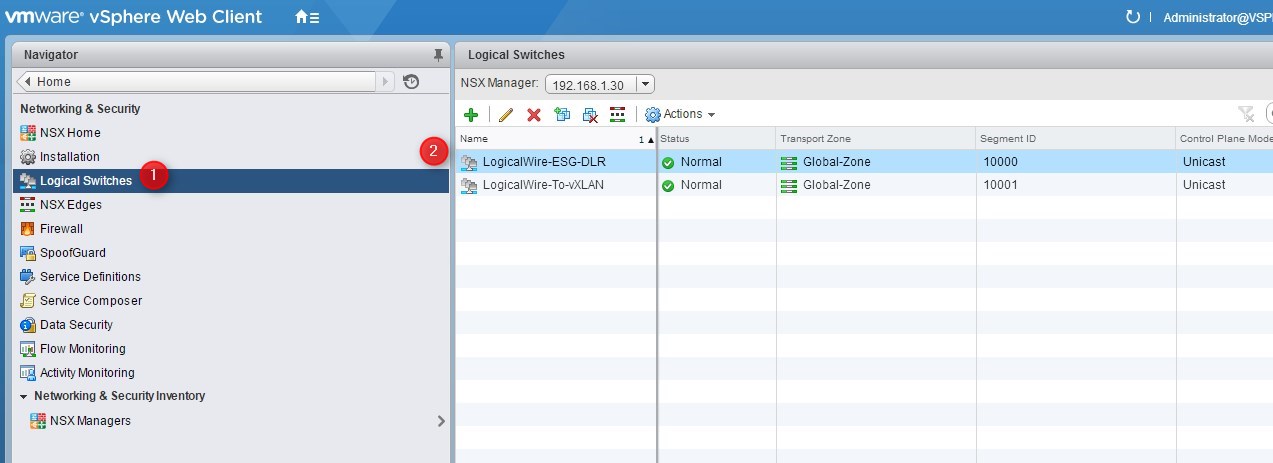

Sous Logical / Commutateurs logiques :

2016-04-29_15h39_19



Double cliquer sur votre « logical Wire »

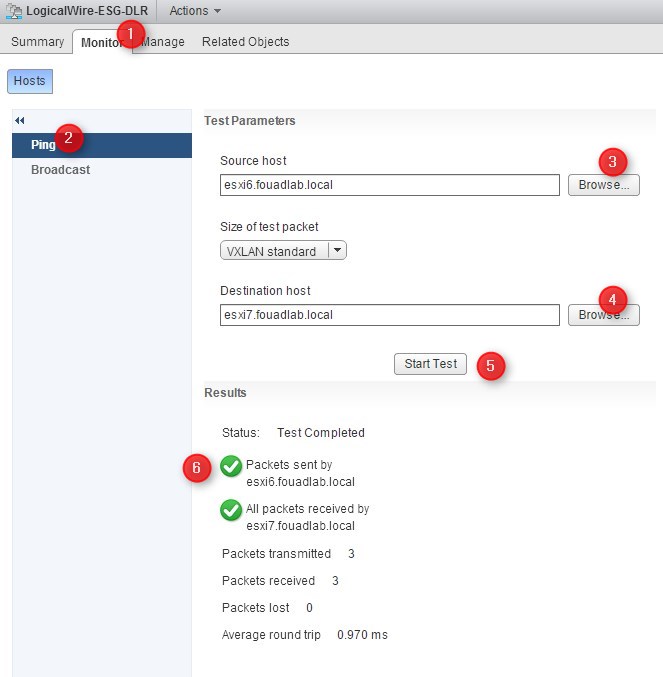

Lancer un test entre 2 ESXi, un peu de la même manière que sous SSH mais en graphique.

2016-04-29_15h42_47



Si vous avez une erreur et que vous étes sûre de votre MTU, allez jeter un œil sur votre ou vos Controller NSX







NSX Controller



Dans notre LAB, nous en avons déployé qu’un seul NSX Controller.



se connecter dessus en SSH

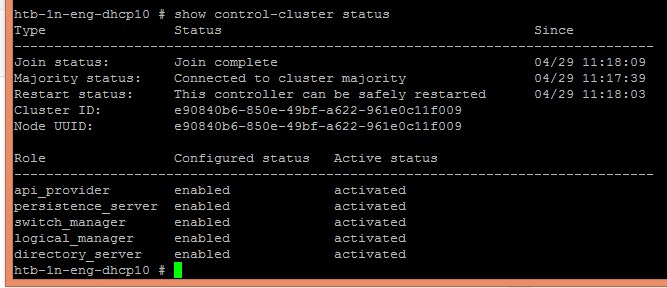

Exécuter la commande

show control-cluster status



2016-04-29_15h50_32





D’autre commandes sont a essayer :

show control-cluster roles

2016-04-29_15h47_03



show control-cluster connections

show control-cluster core stats

show network interface





En gros faite des Ping de tous les cotés, verifier vos vLAN, Gateway, promiscuous mode  de vos vSwtichs (LAB FULL virtuel), gateway physique,…
