Dans la continuité de nos articles dédiés à NSX dans la :

Catégorie NSX





Lançons nous dans la mise en place du management pack NSX sous vROPS, celui ci vous permettra de faire remonter les informations de performannce,troubleshoot et dedugs de NSX à vRops



Download

https://solutionexchange.vmware.com/

Chercher le : ” Management Pack for NSX for vSphere X.X “

Prendre la dernière version :

Aujourd’hui “Mai 2016”

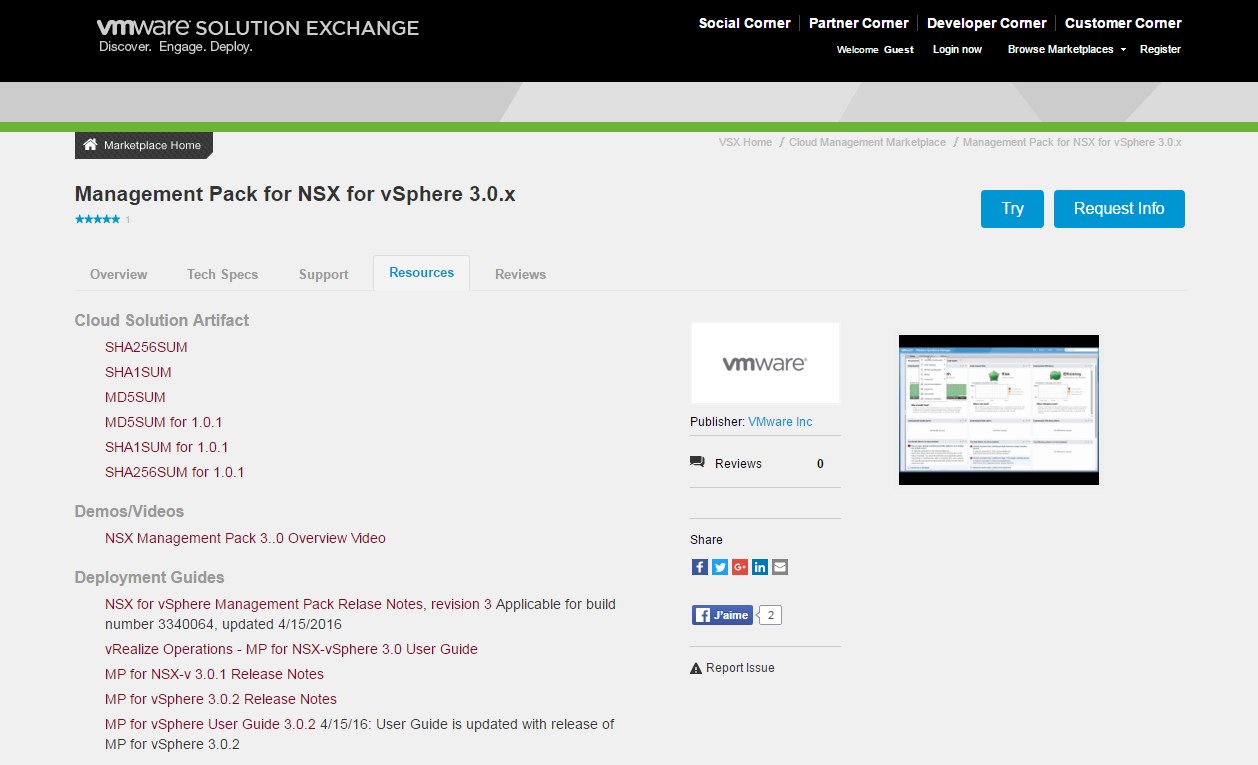

Management Pack for NSX for vSphere 3.0.x

2016-05-10_10h44_40





Vous aurez un fichier : “vmware-xxxxxxNSXxxxxxxxxxxx.pak”

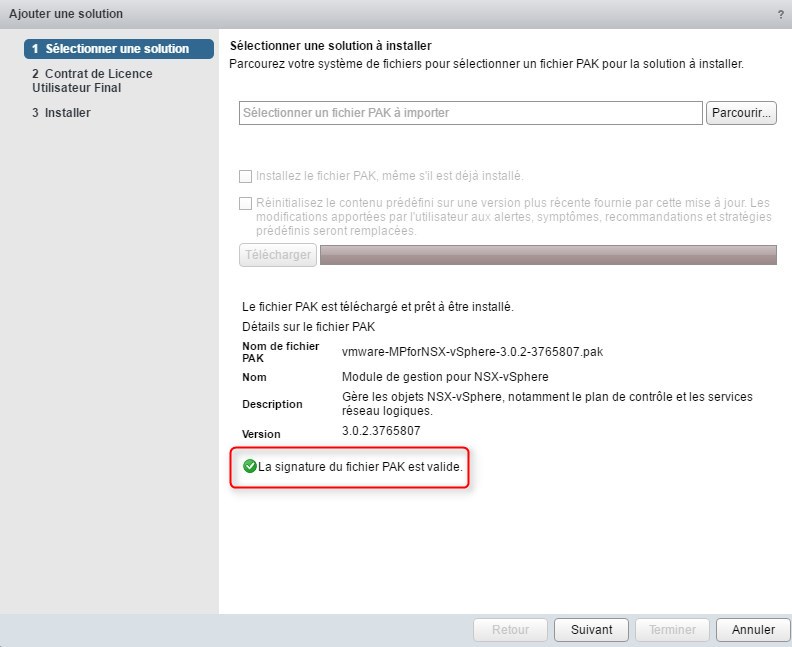

Installation du management PACK NSX

Se connecter à votre usine à gaz vROPS

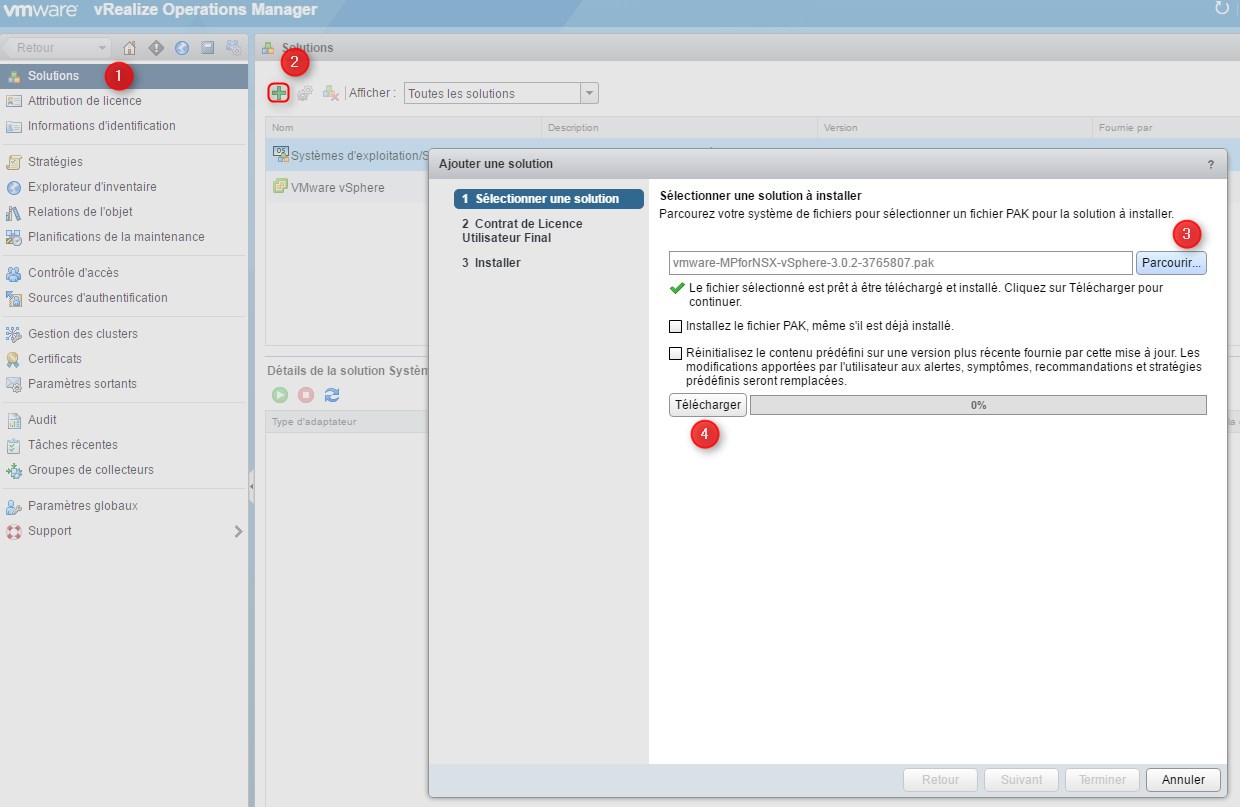

Faites :

  1. Solutions
  2. le + vert
  3. Parcourir (sélectionner le fichier PAK téléchargé précédemment)
  4. Télécharger

2016-05-10_10h48_59





2016-05-10_10h54_14



Installation terminée

2016-05-10_11h00_12





Configuration du Management Pack

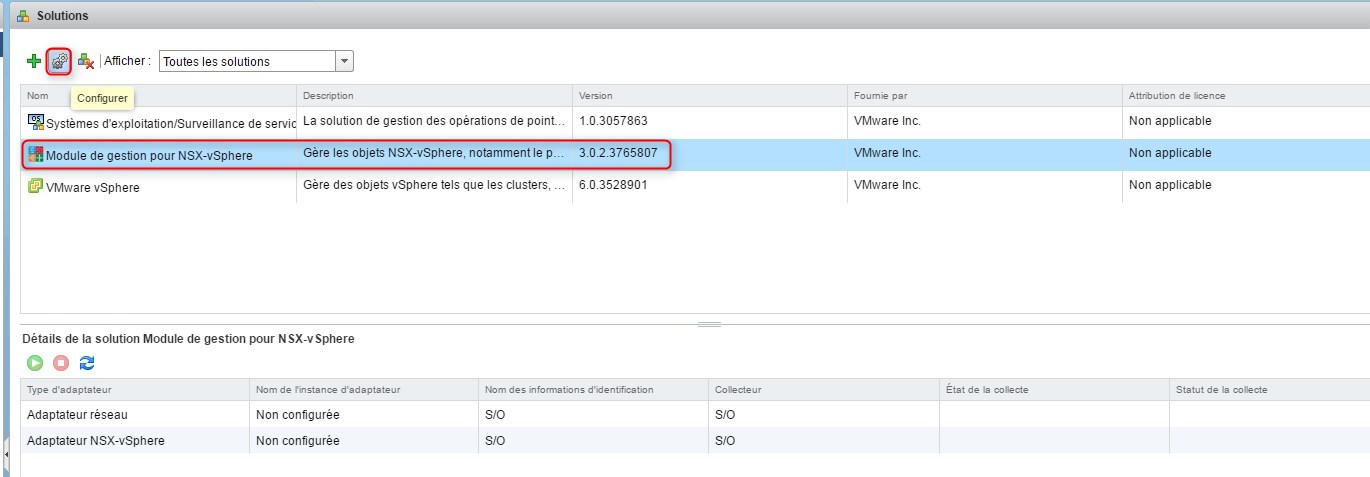

Se mettre sur le management Pack fraîchement installé, cliquer sur les petites roues

2016-05-10_11h02_03

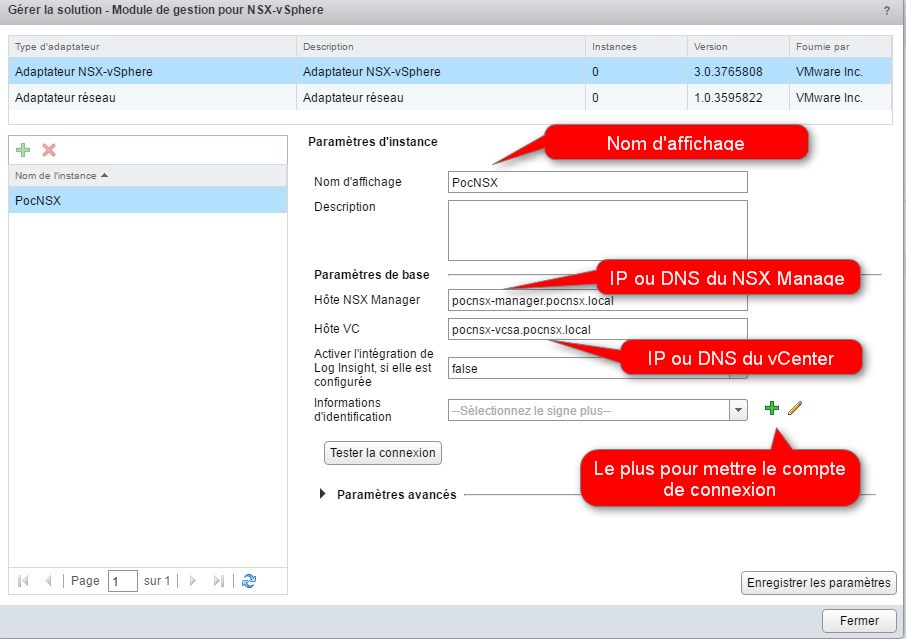

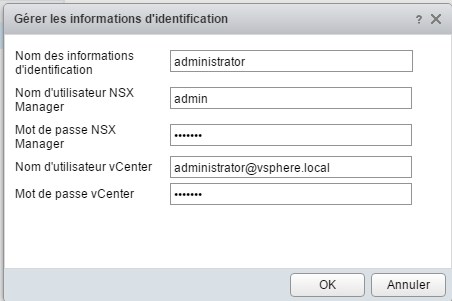

Inscrire les infos de votre vCenter & NSX Manager

2016-05-10_11h04_06



2016-05-10_11h45_07

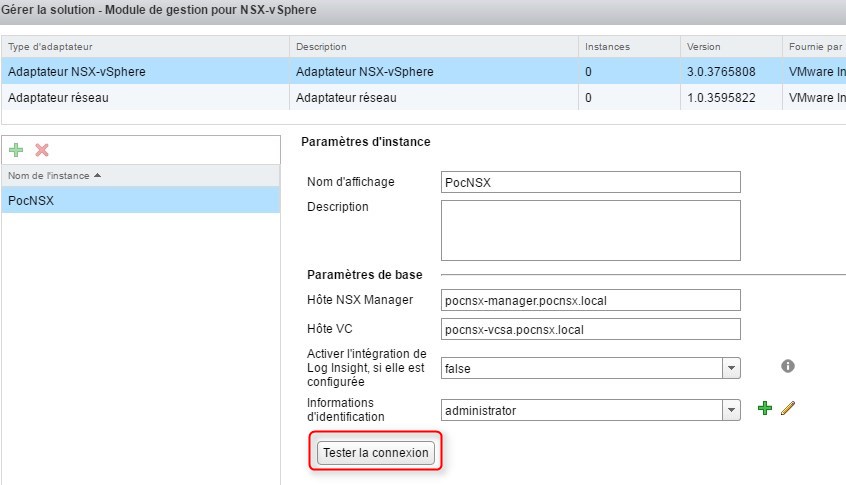

Tester la connexion :

2016-05-10_11h46_18

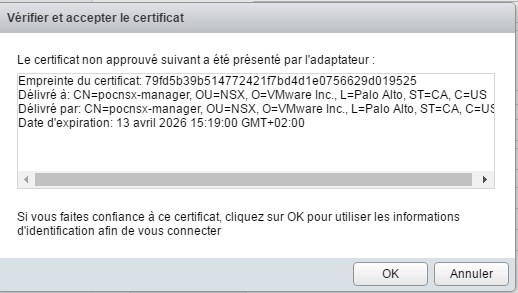

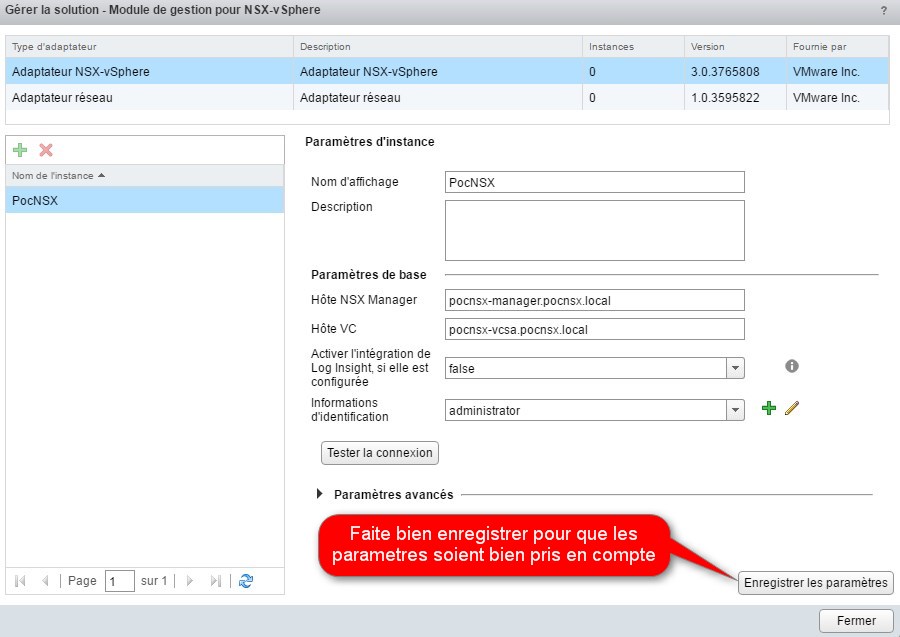

Valider le certificat

2016-05-10_11h45_52



2016-05-10_11h46_05





2016-05-10_11h49_34

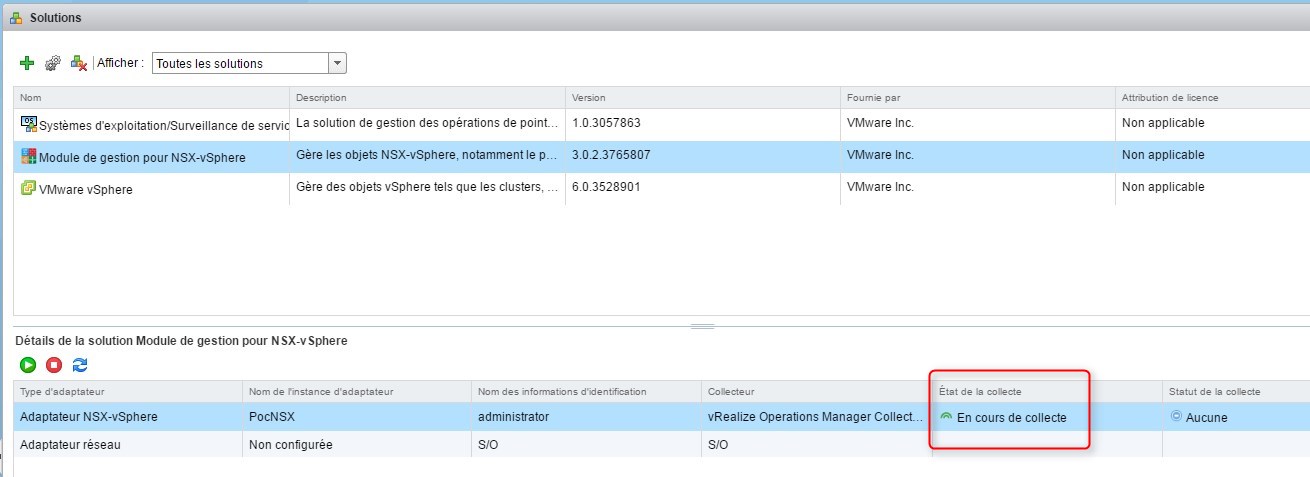

On peut voir notre vRops en cours de collecte

2016-05-10_11h52_02





Tour rapide

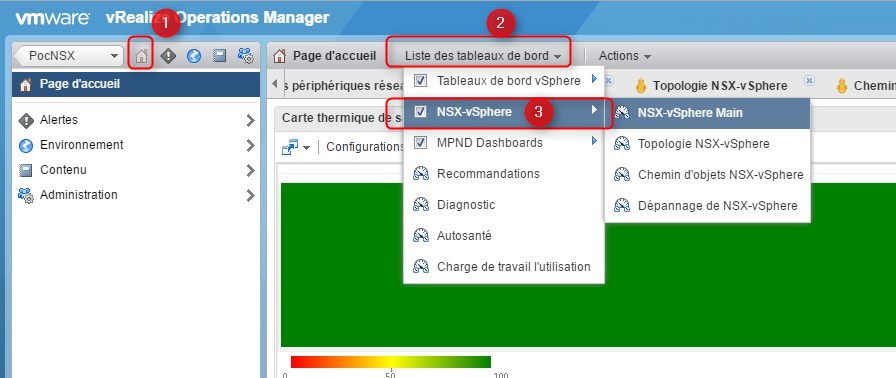

Pour voir les objets NSX sous vRops

2016-05-10_14h15_57

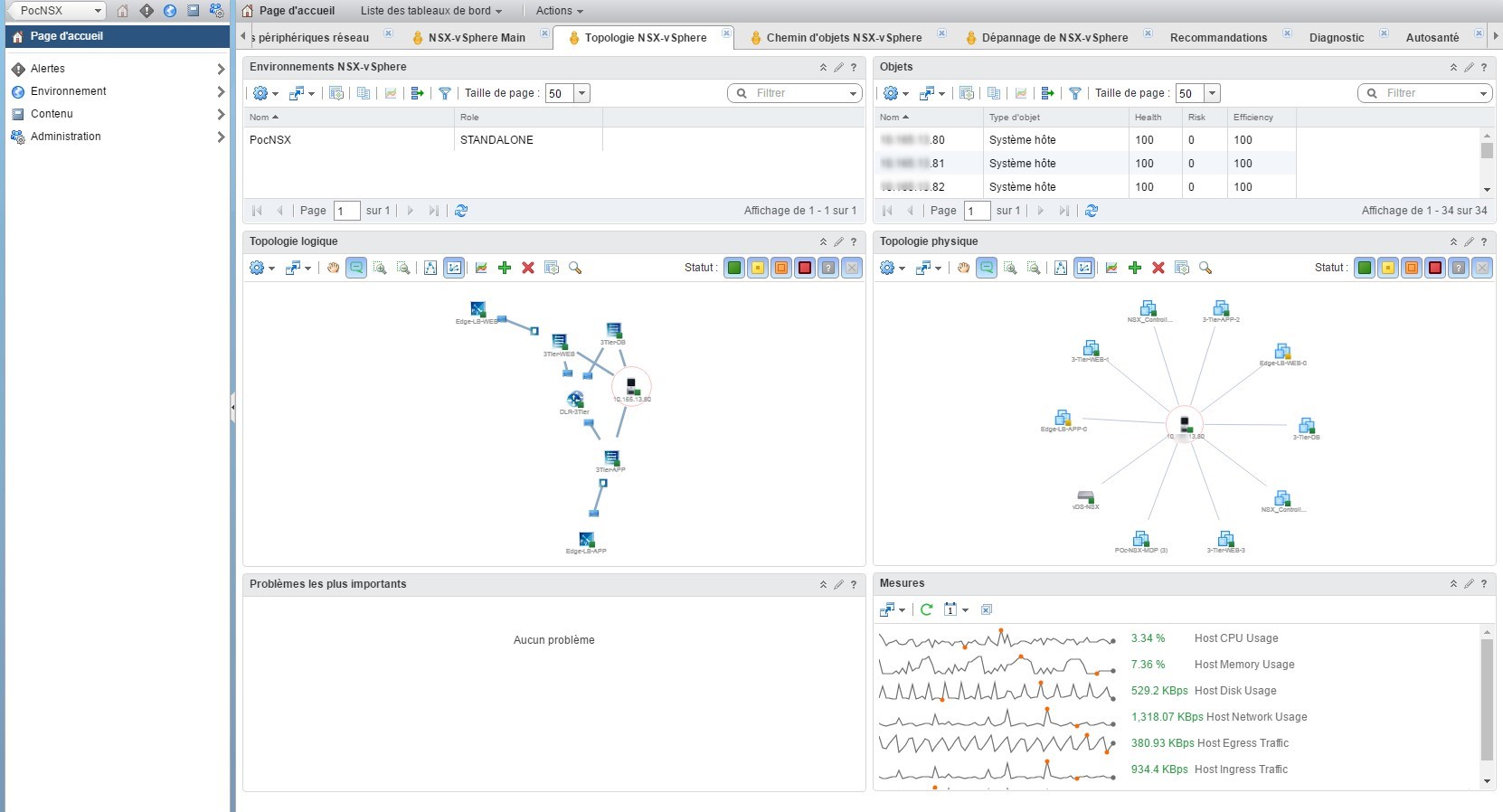

Et vous voila dans la belle usine vRops avec une vue NSX.

Vous aurez différente vue, pour explorer :

  • La topologie réseau sous forme graphique
  • Des badges de santés de votre infrastructure
  • Informations de performances de vos éléments NSX (edge, LDR, …)
  • Performance réseau
  • Recommandations
  • …



2016-05-10_14h16_44





A vous de décortiquer tout ça …
